Замена экрана на айфоне 5s
Заменять экран приходится, если он не работает или если функции сохранены, но разбито стекло. В таком случае демонтируют верхнюю панель и ставят новую. Замена экрана iphone 5s – непростая и трудоемкая операция, при выполнении которой неопытный мастер может повредить в айфоне то, что пока еще не поломалось. Чтобы не ухудшить состояние аппарата, нужно действовать осторожно, не прилагать силу, работать при хорошем освещении.
Видео инструкция
Принимаясь за разборку девайса, нужно иметь инструменты
Минимальный набор:
- отвертка – «звездочка» для фирменных айфоновских винтиков-пенталобов,
- крестовая отвертка для винтов Филипс,
- пластмассовый медиатор или пластмассовая пластинка с острым краем из айфоновского ремнабора.
Желательно иметь присоску с колечком, она ускорит раскрытие створок, если стекло цело. Можно использовать крутой инструмент iSclock c двумя присосками, его тоже можно применить при неразбитом экране.
Первый шаг: смотрим, разбито ли стекло, и принимаем меры предосторожности

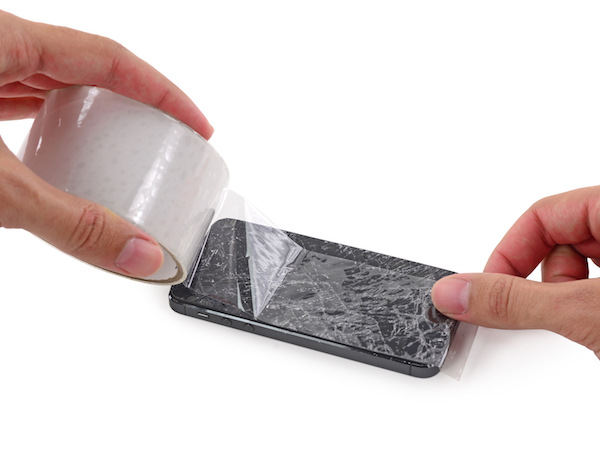

Разбитое стекло нужно заклеить, иначе оно начнет крошиться при манипуляциях с айфоном. Чтобы избежать порезов, всю поверхность экрана заклейте скотчем или липкой лентой, можно приклеить два или три слоя.
Отвинчиваем винты Pentalobe
Два винтика с пятиконечными шлицами расположены на торце, со стороны главной кнопки. Берем отвертку – звездочку и вывинчиваем винтики; чтобы они не потерялись, нужно положить их в какую-нибудь емкость.
Если стекло не разбито – приклеиваем присоски
Вскрывать айфон сложно, потому что тонкие стенки верхней и нижней панели плотно прилегают и «защелкиваются» при сборке. Для удобства к экрану прикрепляют присоску с колечком для пальца, чтобы можно было тянуть вверх, а пластмассовой лопаточкой расширяют щель между створками и отжимают их друг от друга. Удобнее всего начинать эру процедуру рядом с разъемом для наушников. Расширяя щель и подтягивая присоску, прикрепленную к экрану, нужно добиться, чтобы створки отделились.
Ощутив, что верхняя панель отделяется от нижней, ослабьте усилия. Створки соединены шлейфами с миниатюрными разъемами, не повредите их.

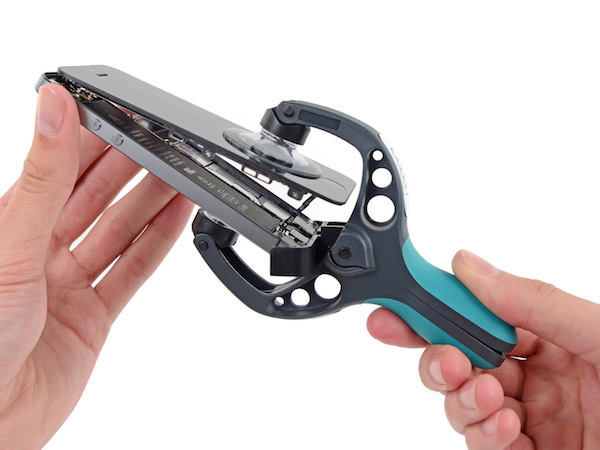

Если есть инструмент iSclock, присоски прикрепляют к верхней и нижней панелям, нажимают на ручки – и лихо, одним движеньем, разделяют створки. Бывает и так: стекло оторвалось, а панель осталась, при этом пострадало крепление стекла, и могут повредиться сенсоры. Причина – слишком резкое усилие при открытии. По этой причине опытные мастера выполняют вскрытие первым способом – медленнее, но надежнее.
Если стекло разбито
Присоски не помогут. Нужно действовать пластмассовой лопаточкой, постепенно расширяя щель и отжимая створки. Наиболее «слабое» место – возле разъема для наушников.
Осторожно: створки открываются!
В устройстве имеется тонкий шлейф, которым экран iphone 5s соединяет главную кнопку с монтажной платой. Если сильно потянуть панель, шлейф может натянуться, в разъеме нарушатся контакты. Не допускайте этого!
Слегка открыв створки, отсоедините разъем, а потом откиньте верхнюю панель на 90 градусов. Сильно распахивать нельзя по той же причине: можно повредить шлейфы и разъемы.
Пометим винты и демонтируем кронштейн
Теперь осталось отсоединить разъемы шлейфов. Они закрыты кронштейном, его удерживают четыре винта.
Очередной подвох фирмы: шляпки винтов одинаковые, а длина у всех разная. Их нельзя перепутать, ведь если завинтить длинный винт вместо короткого, он повредит нижнюю плату.
Перед отвинчиванием пометьте винтики каким-либо способом и сфотографируйте. При сборке установите из в том же порядке.
Осторожно отсоединяем разъемы
Последняя операция – отсоединить разъемы шлейфов. Это сложней, чем выдернуть вилку из розетки, ведь разъемы миниатюрны, у них плоские поверхности, и они плотно держатся на своих местах. Используя пластмассовую лопаточку, отжимайте разъемы и отсоединяйте их.
Теперь дисплей отделен от монтажной панели, и можно установить новый экран.
