Как разобрать iPhone X

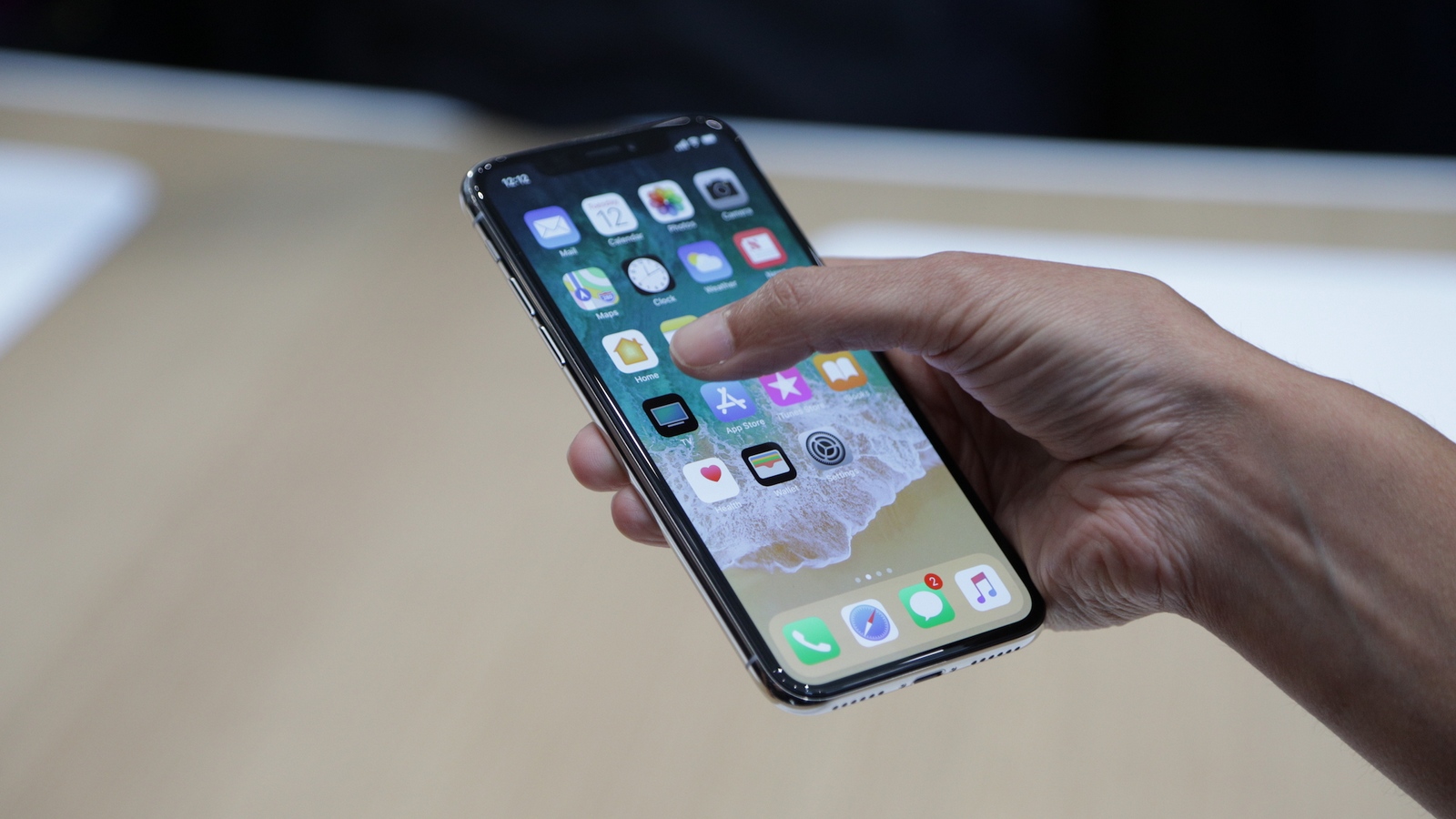

В ноябре 2017 года стартовали продажи нового флагмана компании Apple – смартфона iPhone X. Цена телефона – от 80 000 до 95 000 рублей, в зависимости от емкости и цвета. Юбилейная модель культового смартфона получила не только совершенно новый дизайн корпуса, но и огромное количество программных фишек. Вместо обычного сканера отпечатков пальцев для разблокировки рабочего стола теперь используется технология считывания лица владельца Face ID.
Рассмотрим детальнее самые важные особенности гаджета, особенности его эксплуатации и ремонта, а также подробную инструкцию о том, как разобрать Айфон 10.
Комплектация
Помимо самого телефона, в комплект поставки нового iPhone X входят:
- Проводные наушники EarPods с разъёмом Lightning;
- Адаптер Lightning/разъем 3,5 мм. Так как порт для наушников в последних линейках смартфонов от Apple отсутствует, с помощью этого адаптера вы сможете без проблем использовать проводную гарнитуру. Сам адаптер очень маленький и не мешает использованию наушников;
- Переходник Кабель Lightning/USB;
- Адаптер питания для зарядки устройства. Его мощность составляет 5 Вт.
Технические характеристики

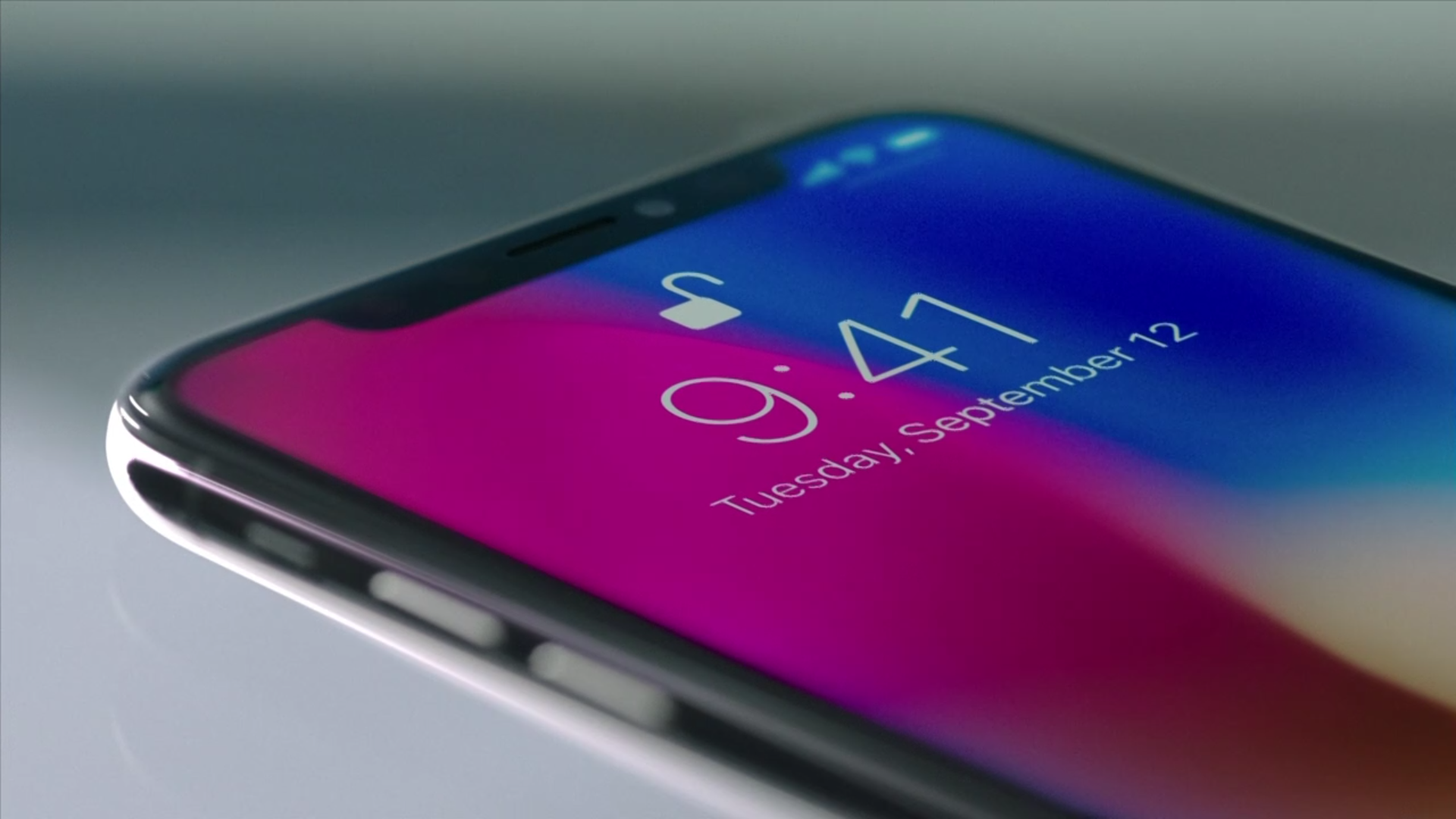

5.8-дюймовый дисплей телефона занимает почти все пространство передней части корпуса. Новая модель гаджета безрамочная, углы закруглены. Это создает впечатление полной невесомости девайса.
Больше технических характеристик:
- Дисплей 5,8 дюйма с разрешением 2436х1125 точек. Матрица OLED с PPI – 458;
- Фронтальная камера – 7 МП;
- Основная камера – 12 МП;
- Центральный процессор A11 со встроенным подпроцессором M11 обеспечивает наилучшую производительность смартфона с минимальным потреблением энергии аккумулятора;
- Вес – 174 грамма;
- Поддержка технологии быстрой зарядки позволяет полностью зарядить телефон за 30-40 минут;
- Поддержка стандарта защиты IP67 (категория – от пыли и влаги).
Особенности эксплуатации и ремонта
Корпус iPhone X изготовлен из стали и стекла. Несмотря на высокое качество и прочность всех используемых материалов, в результате падения или ударов на стеклянном корпусе могут появляться царапины, сколы и трещины.
Также, особое внимание следует уделить безрамочному дисплею. Именно дисплейный модуль является наиболее подверженной к поломке деталью. Ремонт дисплея, замена задней крышки, аккумулятора и прочих элементов в специализированном сервисном центре может достигать половины стоимости нового телефона.
Срок гарантии на всю технику Apple – 1 год с момента покупки. За этот период вы сможете получить хорошие скидки на техническое обслуживание гаджета, а в случае выявления заводских багов – бесплатно обменять телефон на новую модель.
Если срок гарантии вашего гаджета истек или вы установили джейлбрейк, рекомендуем выполнять ремонт самостоятельно, а не обращаться в частные конторы.
Конструкция аппаратных компонентов iPhone X очень простая и с наличием нужных инструментов вы сможете легко заменить сломанные детали на новые. Разборка Apple IPhone X требует наличия специальных инструментов, все нужные компоненты вы можете купить на Yodamobile:
- Pentalobe P2;
- Спуджер пластиковый;
- Присоска или устройство iSclack для открытия корпуса;
- Phillips - отвертка;
- Пинцет;
- Спуджеры;
- Tri-Point для выкручивания винтов;
- Лопатка Halberd.
Разбираем iPhone X - инструкция
Теперь рассмотрим, как полностью разобрать телефон. Чтобы собрать устройство, достаточно соблюдать все шаги руководства в обратном порядке.

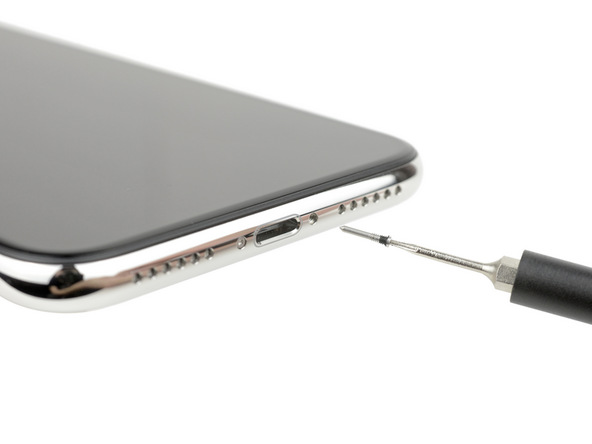

На первом этапе нужно открыть корпус. Задняя крышка крепится к дисплейному модулю с помощью двух винтов. Они расположены справа и слева от порта зарядки телефона. Возьмите отвертку Pentalobe P2 и выкрутите винты.
Теперь нужно поддеть края устройства с помощью спуджера. Если гаджет не поддается, следует прогреть рамку дисплея инженерным феном или устройством iOpener. Таким образом, отсоединить дисплей будет гораздо легче.

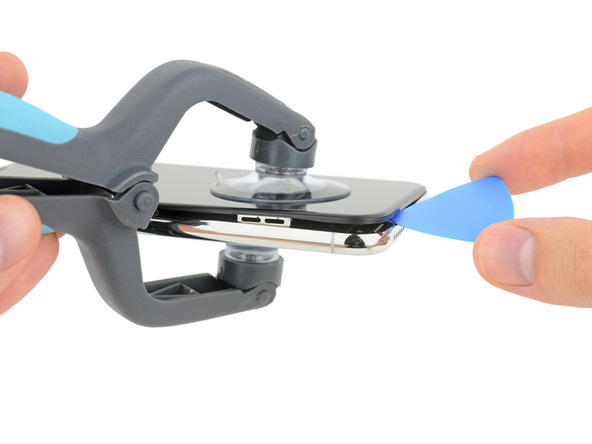

Чтобы удержать края смартфона в отсоединенном положении, подденьте каждую из сторон экрана медиатором, как это показано на рисунке выше. Затем подденьте левую рамку спуджером и откройте корпус.

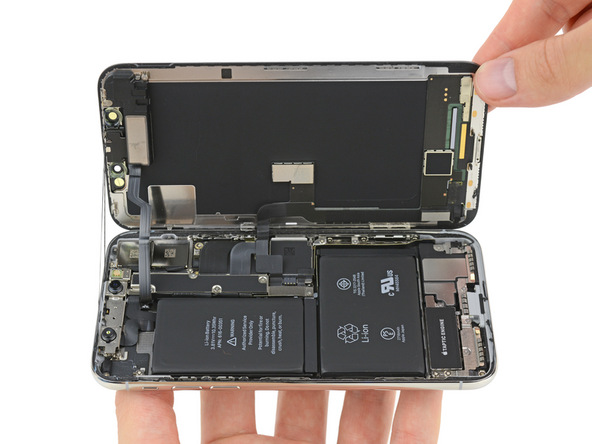

Заметьте, открывать корпус следует как книжку, а не полностью отсоединять экран от основной части, как это нужно делать с остальными Айфонами (за исключением 8-го и 10-го поколений).

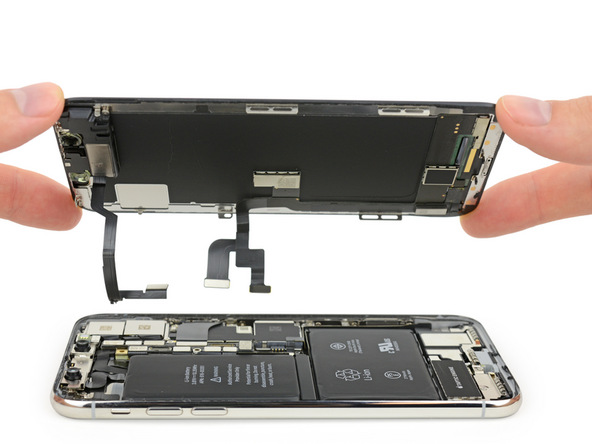

Открывайте корпус аккуратно, важно не задеть шлейфы, которые подключают экран к материнской плате смартфона.

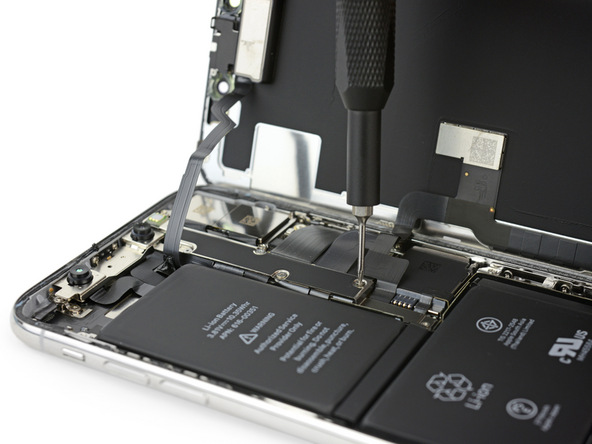

Далее возьмите отвертку и открутите указанную скобу:

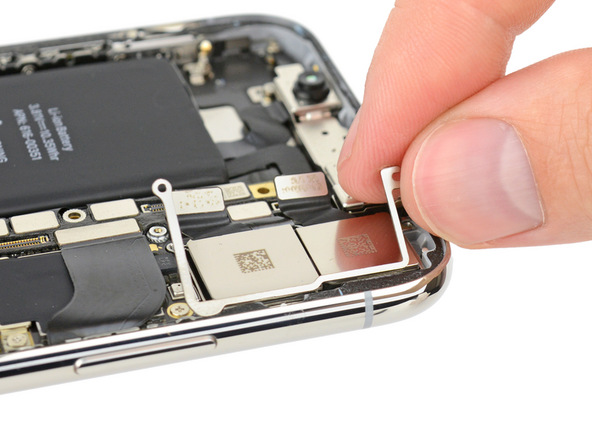

Когда заглушка будет отсоединена, вы сможете легко отключить все шлейфы дисплейного модуля.

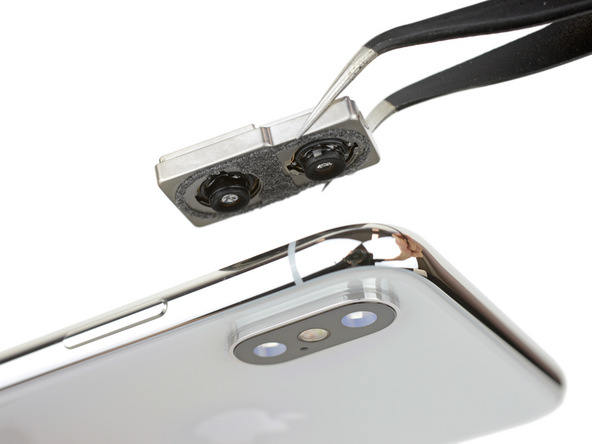

Далее необходимо отсоединить модуль основной камеры, который расположен в основной части корпуса. Особенность камеры в новом Айфоне 10 – наличие сразу двух объективов, поэтому сначала нужно убрать их скобу, отключить шлейфы, а затем с помощью пинцета извлечь и сами объективы.

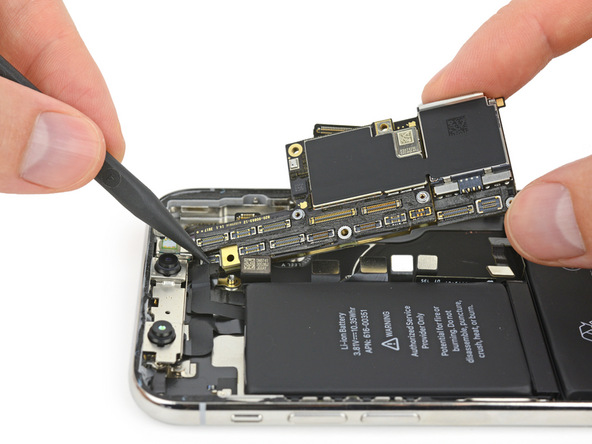

Теперь можно извлекать материнскую плату. Выкрутите все винты, удерживающие её внутри корпуса, и аккуратно отсоедините ёё с помощью пластикового спуджера.

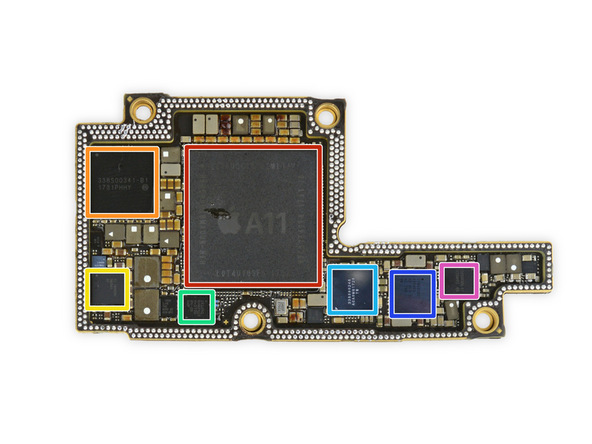

Рассмотрим материнскую плату детальнее. Цвета на рисунке обозначают расположение следующих микросхем:
- Красный – процессор A11 Bionic;
- Оранжевый – система управления питанием;
- Желтый – микросхема, отвечающая за процесс зарядки аккумулятора;
- Зеленый – итерация 1610 для Tristar IC;
- Фиолетовый – схема управления;
- Синий – STB600B0
- Голубой – аудио кодек.
После отсоединения микросхемы приступим к извлечению аккумулятора. Если же вы столкнулись с ситуацией, когда нужно просто заменить батарею, не нужно отсоединять материнскую плату. В данном случае мы рассматриваем полную инструкцию разборки телефона без акцентирования внимания на конкретной поломке.

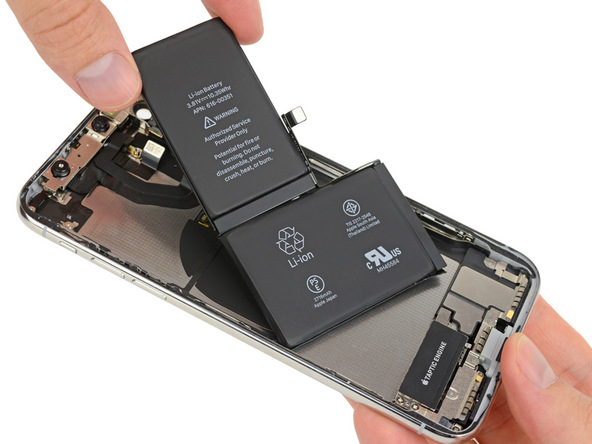

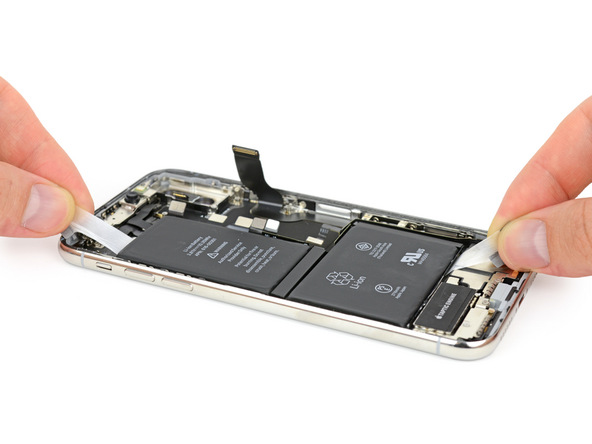

Для извлечения батареи, отключите шлейфы её питания и достаньте АКБ из корпуса.

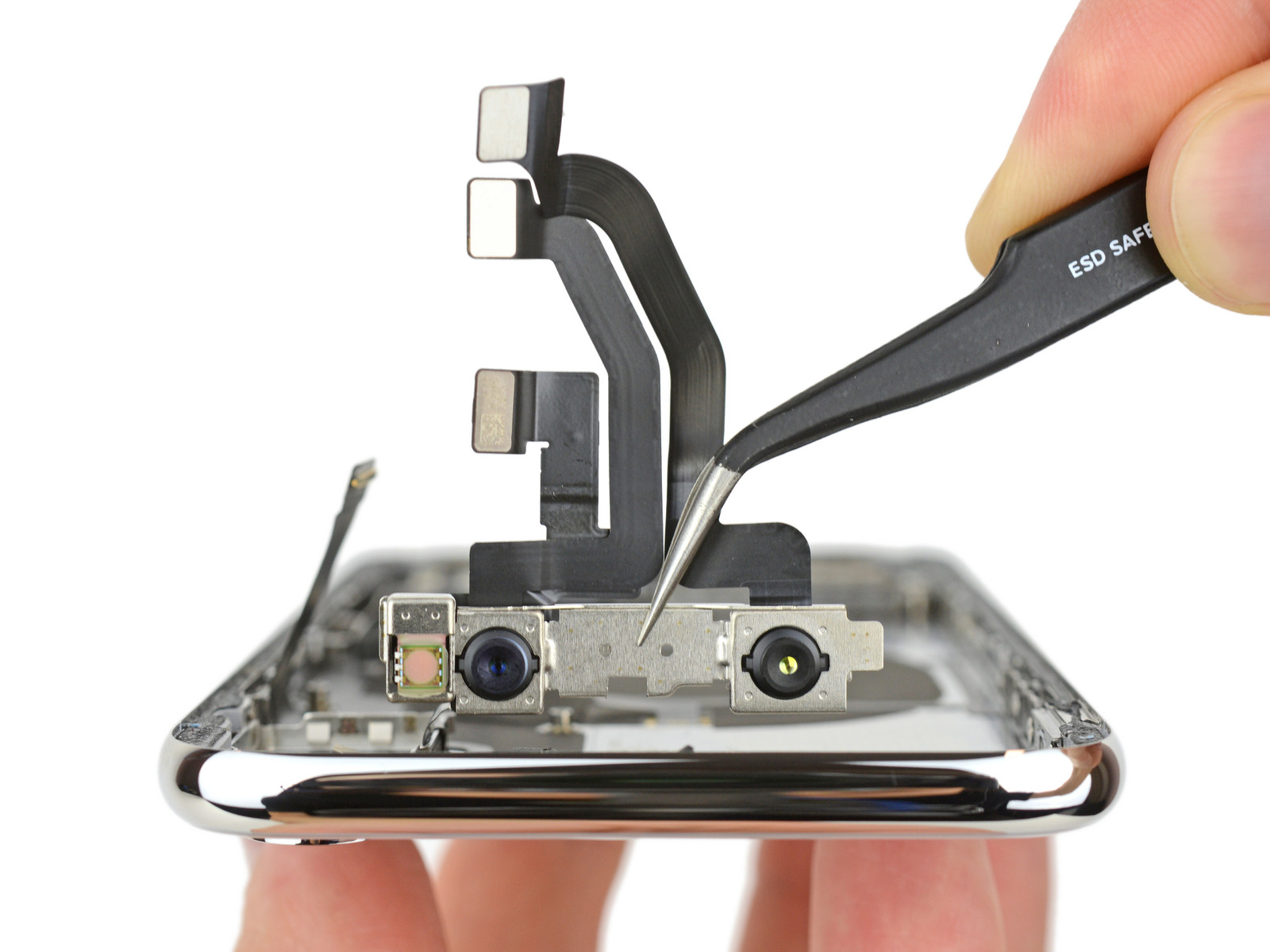

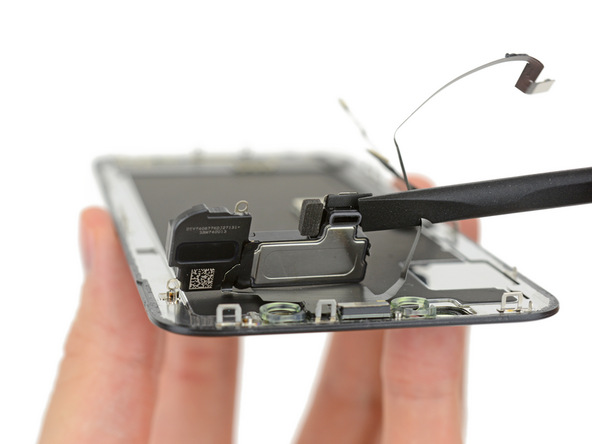

Верхняя панель аппаратных компонентов вмещаем модуль камеры, вибрационный модуль и сканер лица. Отсоединить эту систему можно, отключив её шлейфы с помощью спуджера.
На следующем этапе нужно отключить Taptic Engine. Отъедините указанные на рисунке коннекторы и оставьте в сторону удаленную систему.

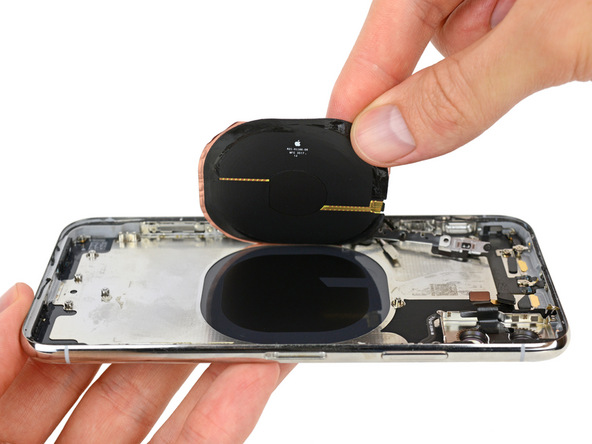

Теперь следует убрать круглую наклейку, которая находится в центре задней крышки – это магнитная панель, с помощью которой вы можете заряжать свой гаджет беспроводным способом.

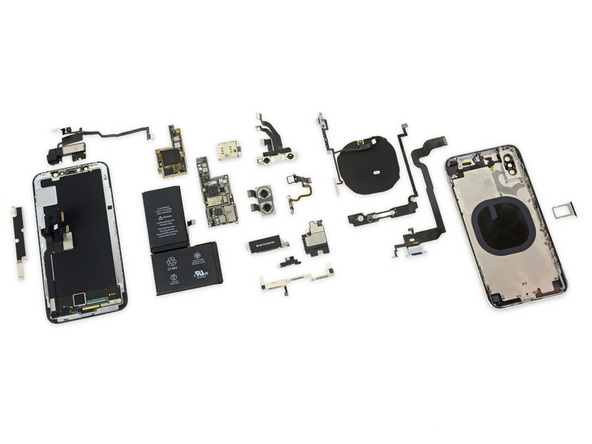

iPhone X в полностью разобранном состоянии выглядит так:
