Как разобрать iPhone 8
Apple анонсировала линейку новых смартфонов iPhone 8. Сегодня рассмотрим все особенности аппаратной части телефона и пошаговые действия, которые помогут разобрать гаджет для последующего ремонта или замены деталей.
Аппаратные особенности iPhone 8
В iPhone 8 присутствует процессор А11 Bionic – новая и на данный момент самая производительная разработка Apple. Объем памяти телефона – 64 ГБ или 256 ГБ. Спецификации на 128 ГБ не предусмотрено.
Дисплей 4.7 дюйма с матрицей IPS мультитач Retina HD. Разрешение составляет 1334 × 750 точек (или 326 ppi). С выпуском нового смартфона Apple представила и усовершенствованные как на программном, так и на аппаратном уровне модули обеих камер. Основная камера – 12 МП. Поддерживает оптическую стабилизацию изображения и пятикратное увеличение. Передняя камера – 7 МП с поддержкой HD и возможностью съемки видео в 1080р.
Телефон поддерживает технологию быстрой зарядки и работает с беспроводными устройствами для подзарядки. Технологии соединения - Bluetooth 5.0, встроенный чип NFC, Wi‑Fi. iPhone 8 поддерживает сканер отпечатков Touch ID. Материал задней крышки – ударопрочное стекло.
Перечень необходимых инструментов
Перед тем как разобрать Айфон 8, убедитесь, что у вас есть все нижеперечисленные детали:
- Отвертка Pentalobe P2;
- Присоска для отсоединения дисплея;
- Отвертка Phillips #000;
- Пинцет;
- Медиаторы;
- Отвертка Tri-point Y000;
- Спуджер (пластиковая лопатка для отсоединения шлейфов);
- iOpener.
Разбираем iPhone 8 - Инструкция
Приступим к разбору iPhone 8. Для начала возьмите iOpener – это специальный мешок, который удерживает тепло и способен быстро прогреть корпус телефона для его дальнейшего вскрытия. Без использования этой детали есть большая вероятность повредить гаджет.
Прогрейте гаджет с помощью iOpener:

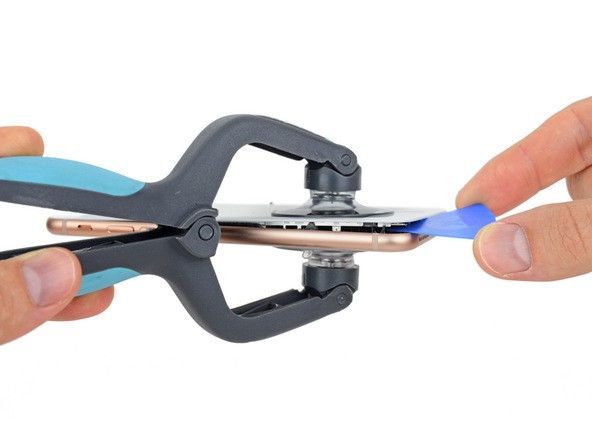

Теперь возьмите присоску и разместите её на область нижней части дисплея. Подденьте заднюю крышку и начните отсоединять экран от аппаратной части. С помощью медиаторов поддевайте все края устройства, как показано на рисунке ниже:

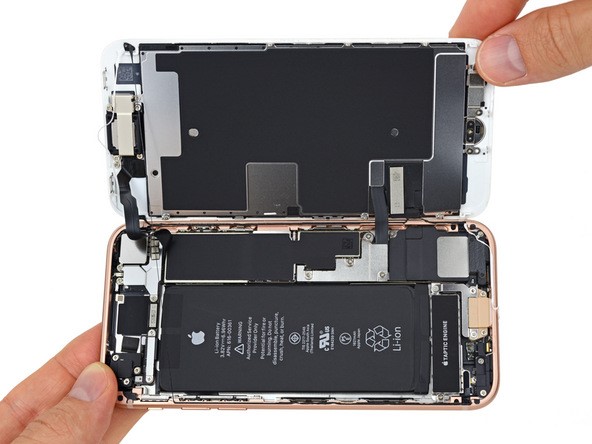

Откройте телефон, как показано ниже. Не отсоединяйте полностью заднюю крышку, так как шлейфы все еще подключены к дисплею.

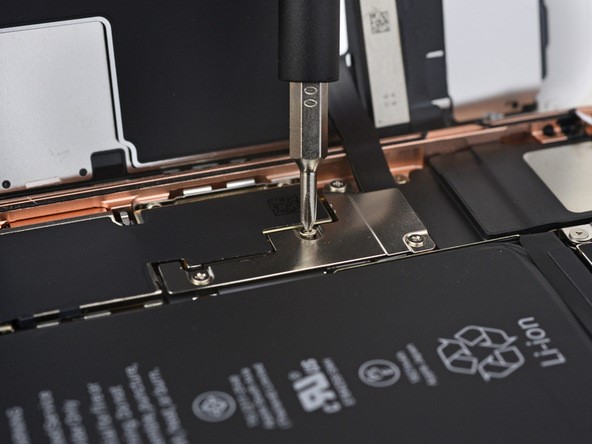

Возьмите отвертку Phillips #000 и с её помощью выкрутите указанную заглушку материнской платы. Снимите плату и отсоедините подключенные к дисплею шлейфы с помощью спуджера. После этого отставьте дисплей в сторону.

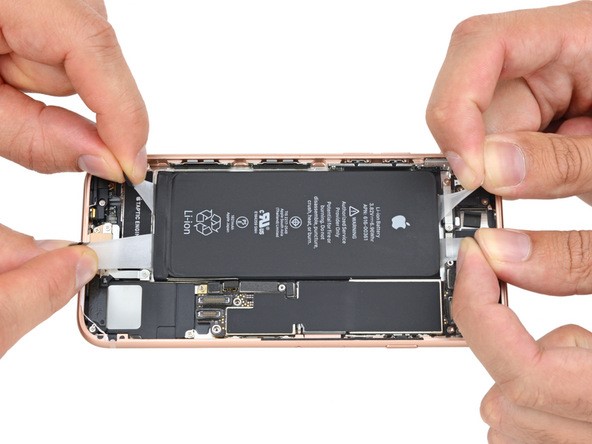

Достаньте батарею смартфона:

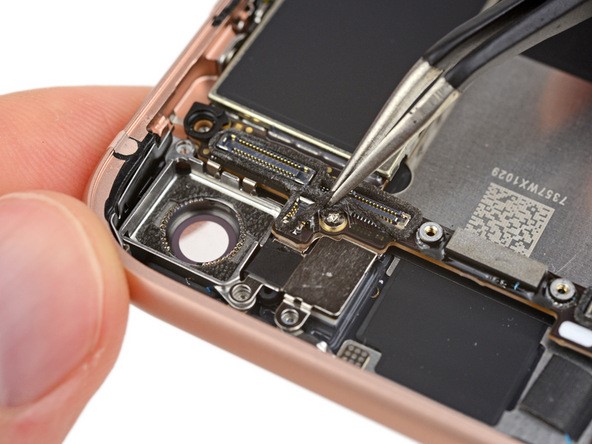

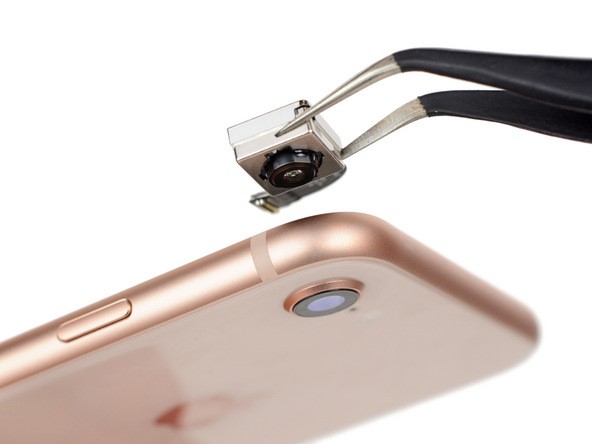

Чтобы извлечь модуль основной камеры из iPhone 8, отсоедините её шлейф с помощью спуджера. Далее возьмите пинцет и аккуратно подцепите блок камеры, как показано на рисунке.

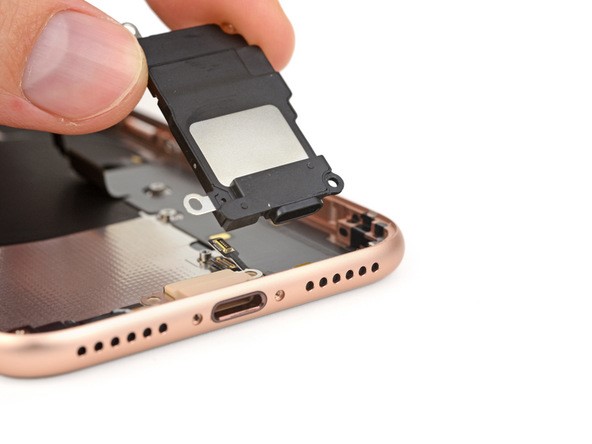

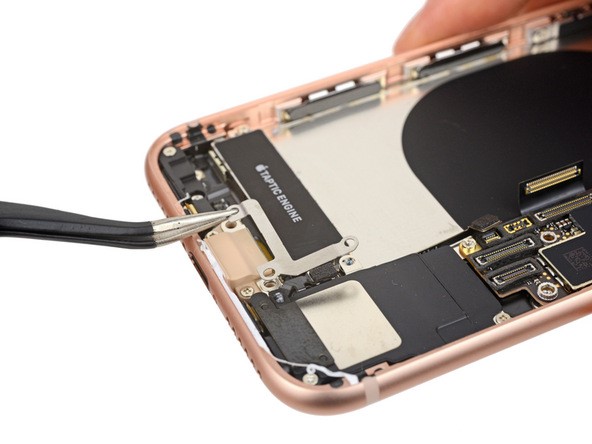

Далее разберем все кабели и антенны. Они находятся в левой нижней части корпуса. Снимите заглушку с порта зарядки. После этого можно отсоединять блок Taptic Engine:

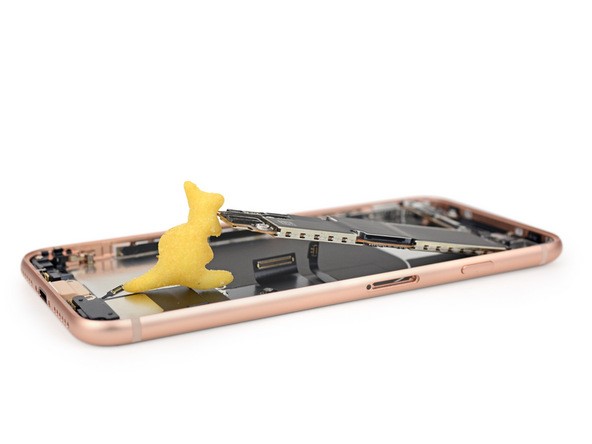

Далее снимем главную плату смартфона. Для этого подцепите пинцетом основание платы, выкрутите все винты:
Отсоедините плату:

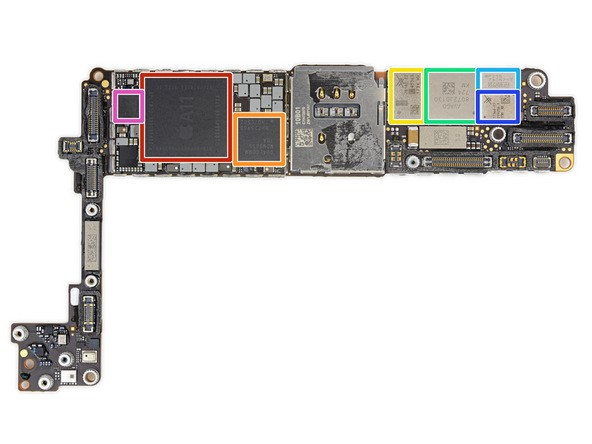

Строение материнской платы iPhone 8:
- Фиолетовый цвет – модуль NFC;
- Красный – центральный процессор A11;
- Оранжевый - LTE модем;
- Желтый - Skyworks SkyOne;
- Зеленый - Avago 8072JD130;
- Голубой – система трекинга;
- Синий – модуль GSM.
С помощью пинцета извлеките слот с сим-картой:
Используя отвертку, отсоедините от внутренней части задней крышки все механизмы кнопок и их заглушки.

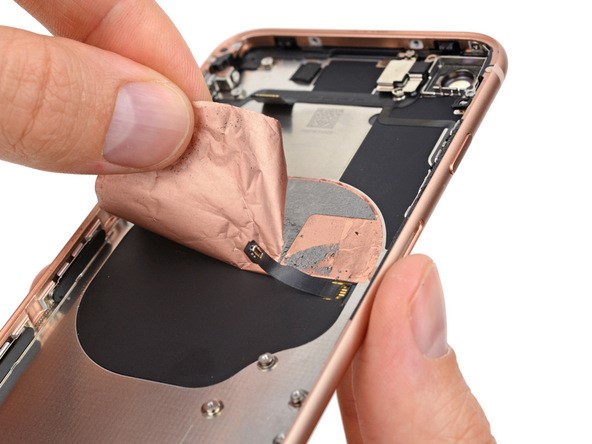

Извлеките черную ленту. Под ней расположена специальная клейкая лента, которая синхронизирует гаджет с беспроводной зарядкой.
Возьмите пинцет и отсоедините механизм задней кнопки и модуль передней камеры/вспышки.
