Как разобрать Iphone 6 plus своими руками

Компания Apple не стоит на месте, и вот, 19 сентября 2014 года увидела свет новая модель Iphone 6 plus. У нее экран 5.5 – самый большой из всех моделей. Вы, наверное, думаете, как разобрать айфон 6 плюс? Следуйте инструкциям пошагово, и у вас все получится. Для начала, выключите телефон. Открутите два винтика 3.6 мм рядом со световым разъемом.

Для следующего шага вам понадобится специальный гаджет iSclack или присоска. Если вы приобрели механизм для безопасной разборки айфон 6 plus, приготовьтесь провести следующие манипуляции.

У iSclack есть измеритель глубины, снимите его, он не нужен таким большим телефонам. После закрываете ручки устройства, челюсти с присосками раскрываются. Айфон вставляем между липучками, над кнопкой «домой». Открываете ручки, липучки сжимаются. Надавите посильнее, чтобы они крепко прилегали к дисплею.

Надежно закрепите ваш мобильный и сожмите концы ручек вместе. Присоски раскроются, потянув за собой верхнюю часть экрана, отделяя ее от нижней. Этих действий достаточно, чтобы безопасно раскрыть айфон не нанося вред кабелям. Аккуратно отсоедините устройство и отложите его.

С присоской ваши следующие действия должны быть такими: сильно прижимаете ее к экрану, над кнопкой «home». Убедитесь, что все герметично. Удерживая нижнюю панель одной рукой, второй вытягивайте липучку вверх, отделяя от нее экран.

Не торопитесь, приложите немного усилий, дисплей плотно прилегает к корпусу. С помощью пластиковой отвертки, аккуратно придавливайте заднюю крышку вниз, оттягивая липучку вверх. Осторожно проведите эти махинации, чтобы правильно раскрыть телефон. Тяните присоску, освобождая воздух внутри, и снимите ее.

Используя верх как шарнир, вытащите кнопку «домой» из нижней части. В то время как выполняете следующие шаги, отсоединяя узел передней панели, удерживайте ее под углом девяноста градусов.

Клипсы на дисплее образуют частичный шарнир, который позволяет модели распахиваться как книга. Во время сборки, выровняйте клипсы чуть ниже верхней части заднего корпуса. Затем сдвиньте дисплей вверх, края должны находиться на одном уровне с панелью снизу.

Далее, отсоединяем крепежные винтики, удерживающие металлический кронштейн, и снимаем его.

  • 3–1.2 мм
  • 1–1.5 мм
  • 1–2.9 мм

Внимание, во время следующих четырех действий убедиться в том, что убираете лишь кабельные разъемы, а не их гнезда в материнской плате. Удерживая дисплей, пластиковой отверткой отсоедините кабеля фронтальной камеры, динамика громкоговорителя, кнопки «home» и дисплей данных.

Когда будете собирать, кабель данных может внезапно отойти от разъема. Вы поймете это по пустому экрану и белым линиям. Чтобы решить данную проблему, подключите провод снова и перезагрузите мобильное устройство. Последнее, убираем кабель процессора для обработки изображений. После, вы можете легко убрать верхнюю панель.

Откручиваем винтики из пластины, удерживающей аккумулятор, и снимаем ее.

  • 1–2.3 мм
  • 1–3.1 мм

Используя пластиковую отвертку, аккуратно приподнимаем разъем батарейки из гнезда на материнке. Если вы дернете гнездо платы, а не разъем, существует вероятность сломать его полностью.

Из нижнего правого угла батареи отогните клейкий край. Для этого используйте пальцы или тупой пинцет. Будь осторожны рядом с аккумулятором, если проколите его, выделятся химические вещества и вспыхнет пожар. Медленно вытягивайте клейкую ленту, не выворачивая ее и не разрывая. Почувствовав сопротивление, потяните ее к нижнему правому углу, избегая острого края. Повторите процедуру со следующей лентой в левом углу и по центру. Когда все закончили, свободно извлекайте батарею.

И вот вы знаете, как разобрать iphone 6 plus.


Фото инструкция

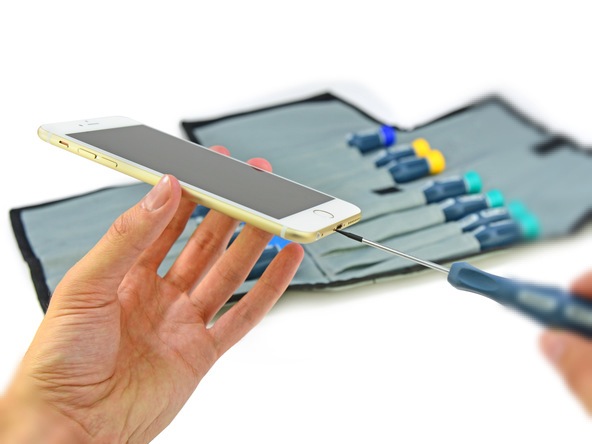

Задняя крышка iPhone 6 Plus крепится на два pentalobe-винта, то есть для них нужна особая отвертка-звёздочка.

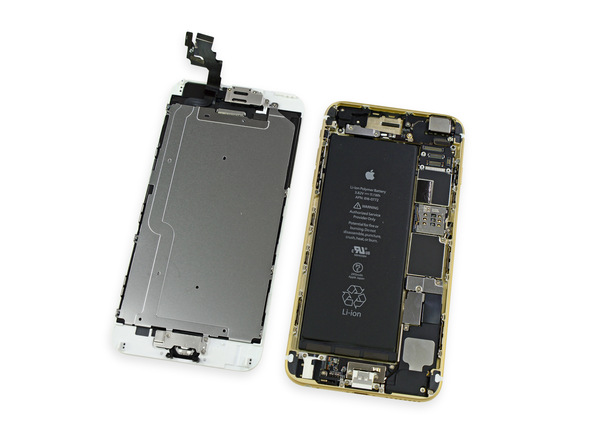

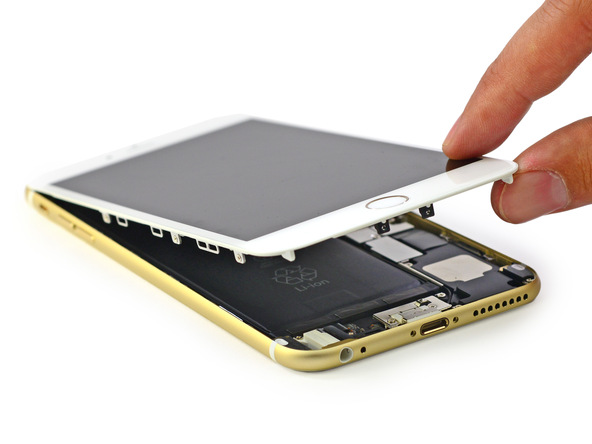

Первое, что снимается при разборе  –  это экран. Аккуратно, с помощью присоски снимаем его.

Далее нам потребуются обычные крестовые отвертки.  Необходимо отсоединить металлическую панель, мешающую снять экран полностью.

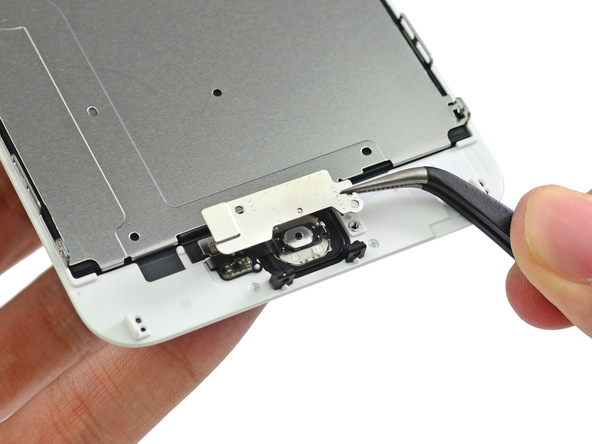

Снимаем пластину кнопки home, а затем легко вынимаем саму кнопку.

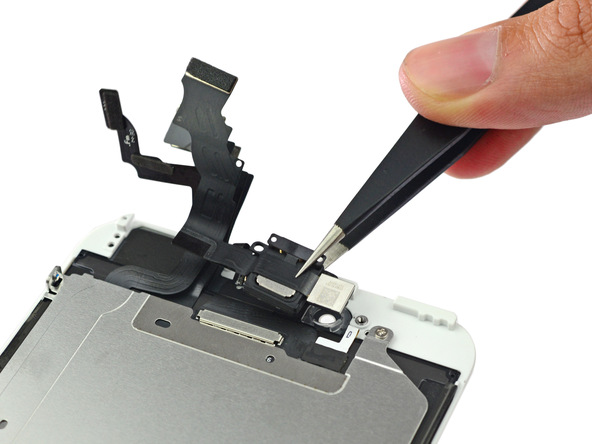

Передняя камера и слуховой динамик расположены на одном шлейфе. Снимаем их.

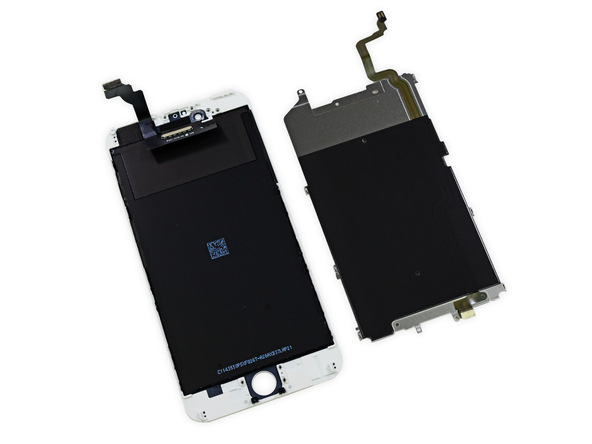

Сняли пластину дисплея с модуля экрана.

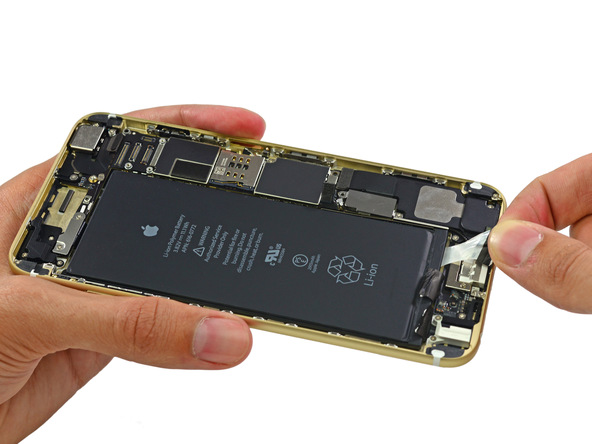

Отсоединяем металлическую пластину, которая удерживает шлейф аккумулятора. Аккумулятор удерживается с помощью стикеров, которые необходимо снимать правильно. Смотрите нашу видео-инструкцию.

Достаем вибромоторчик, который теперь расположен справа от аккумулятора.

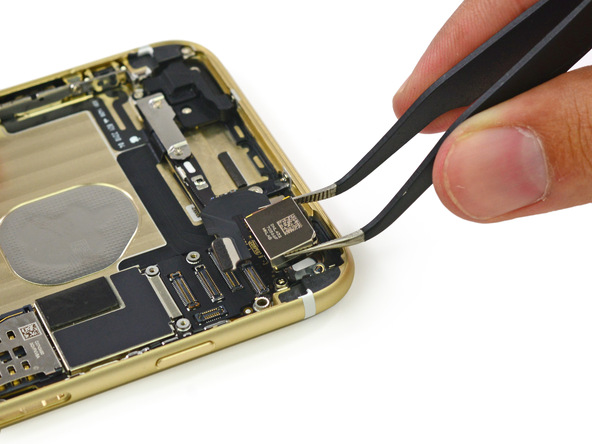

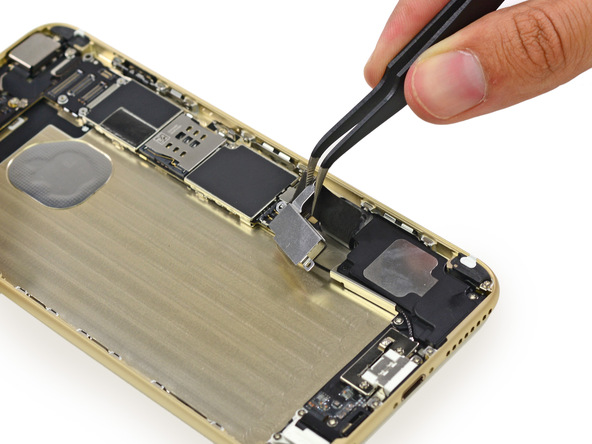

С помощью пинцета снимаем заднюю камеру.

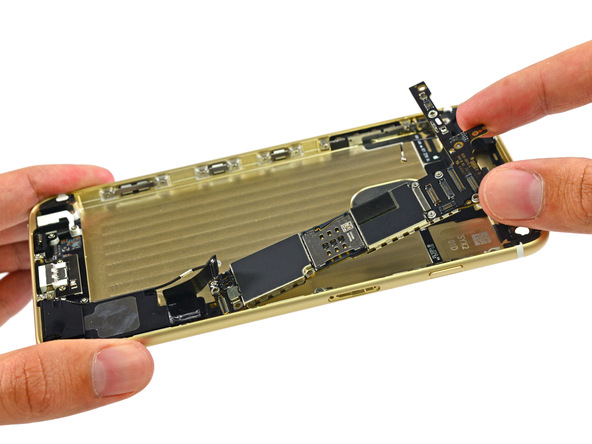

Материнская плата.

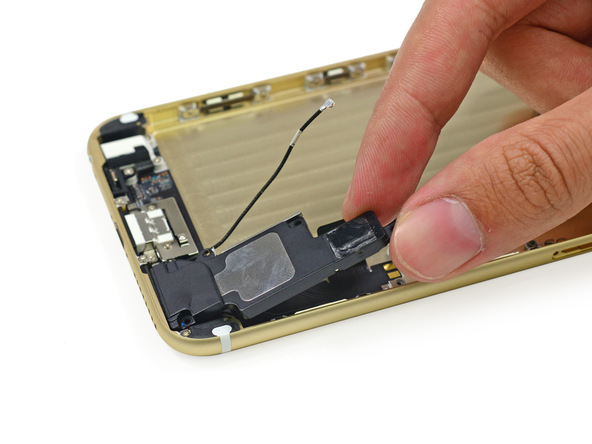

А вот и полифонический динамик звонка. Снимаем.

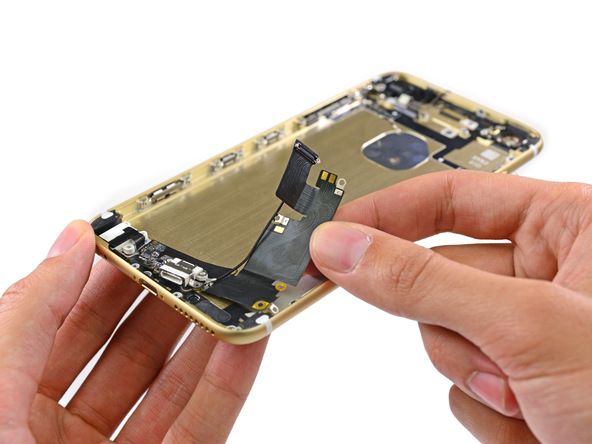

Снимаем шлейф порта зарядки. Аудио-разъем и порт зарядки расположены на одном шлейфе.

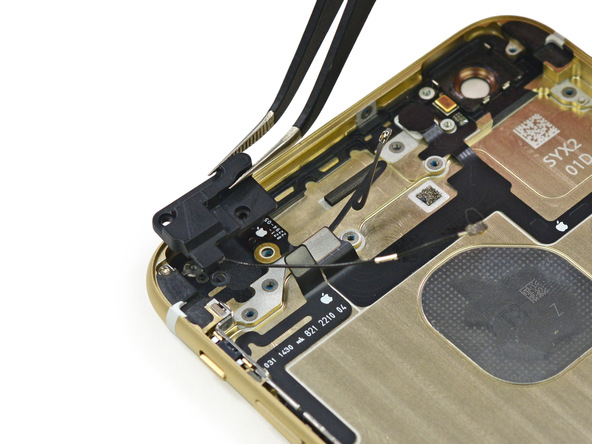

Теперь необходимо снять антенны.

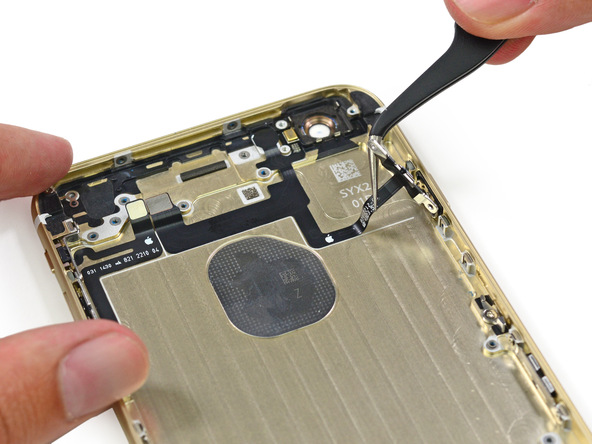

Пинцетом снимаем шлейф кнопок громкости и отключения звука.
